浅析ButterKnife

不管是Android开发的老司机也好,新司机也罢,想必大家都对findViewById这种样板代码感到了厌倦,特别是进行复杂的UI界面开发的时候,这种代码就会显的非常的臃肿,既影响开发时的效率,又影响美观。
俗话说,不想偷懒的程序猿不叫工程师,那有什么方法可以让我们写这样的代码更加的有效率呢?

使用依赖注入框架

如果你不想写那些无聊的样板代码,那么你可以尝试一下现有的依赖注入库。ButterKnife作为Jake Wharton大神写的开源框架,号称在编译期间就可以实现依赖注入,没有用到反射,不会降低程序性能等。那么问题来了,它到底是怎么做到的呢?

初探ButterKnife

ButterKnife是Jake Wharton写的开源依赖注入框架,它和Android Annotations比较类似,都是用到了Java Annotation Tool来在编译期间生成辅助代码来达到View注入的目的。

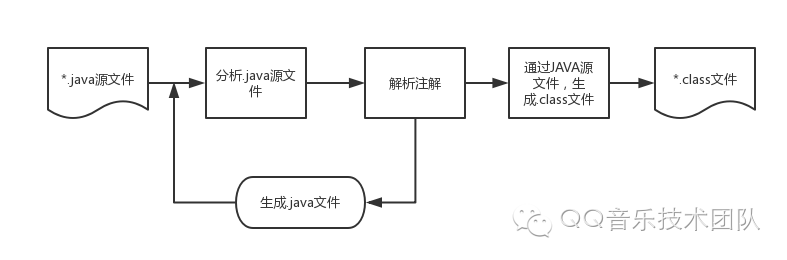

注解处理器是Java1.5引入的工具,它提供了在程序编译期间扫描和处理注解的能力。它的原理就是在编译期间读取Java代码,解析注解,然后动态生成Java代码。下图是Java编译代码的流程,可以看到,我们的注解处理器的工作在Annotation Processing阶段,最终通过注解处理器生成的代码会和源代码一起被编译成Java字节码。不过比较遗憾的是你不能修改已经存在的Java文件,比如在已经存在的类中添加新的方法,所以通过Java Annotation Tool只能通过辅助类的方式来实现View的依赖注入,这样会略微增加项目的方法数和类数,不过只要控制好,不会对项目有太大的影响

浅析ButterKnife

ButterKnife在业务层的使用我就不介绍了,各位老司机肯定是轻车熟路。假如是我们自己写类似于ButterKnife这样的框架,那么我们的思路是这样:定义注解,扫描注解,生成代码。同时,我们需要用到以下这几个工具:JavaPoet(你当然可以直接用Java Annotation Tool,然后直接通过字符串拼接的方式去生成java源码,如果你生无可恋的话),Java Annotation Tool以及APT插件。为了后续更好的阅读ButterKnife的源码,我们先来介绍一下JavaPoet的基础知识。

JavaPoet生成代码

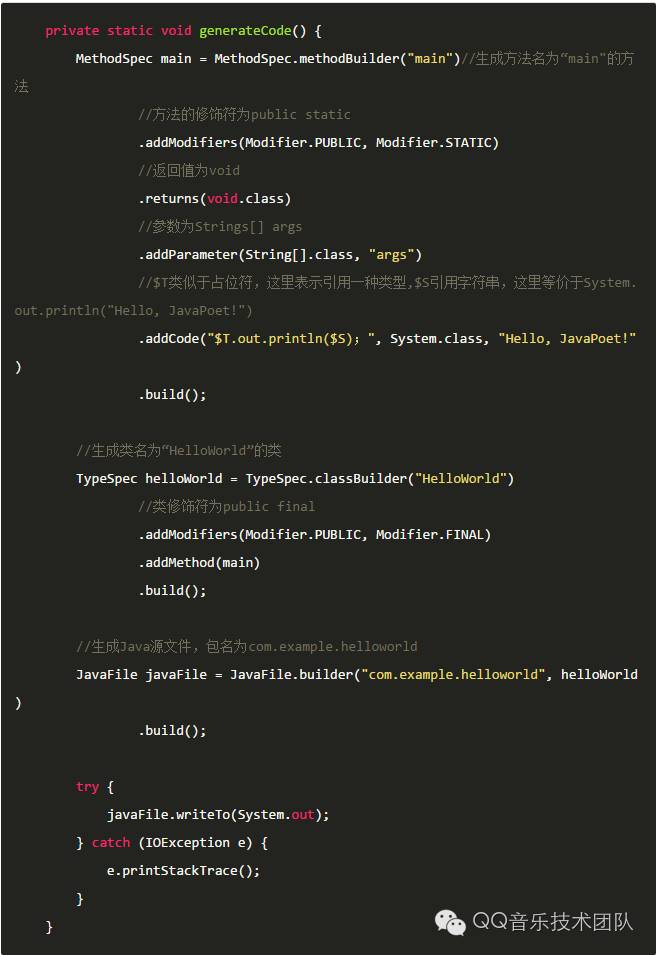

JavaPoet是一个可以生成.java源代码的开源项目,也是出自JakeWharton之手,我们可以结合注解处理器在程序编译阶段动态生成我们需要的代码。先介绍一个使用JavaPoet最基本的例子:
浅析ButterKnife
其中:

  • MethodSpec:代表一个构造函数或者方法声明

  • TypeSpec:代表一个类、接口或者枚举声明

  • FieldSpec:代表一个成员变量声明

  • JavaFile:代表一个顶级的JAVA文件

运行结果:
浅析ButterKnife

是不是很神奇?我们的例子只是把生成的代码写到了输出台,ButterKnife通过Java Annotation Tool的Filer可以帮助我们以文件的形式输出JAVA源码。问:那如果我要生成下面这段代码,我们会怎么写?

浅析ButterKnife

很简单嘛,依葫芦画瓢,只要把MethodSpec替换成下面这段:
浅析ButterKnife

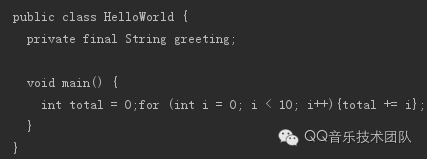

然后代码华丽的生成了:
浅析ButterKnife

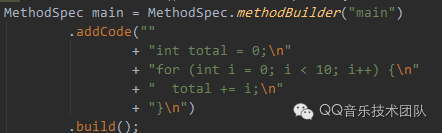

唉,等等,好像哪里不对啊,生成代码的格式怎么这么奇怪!难道我要这样写嘛:
浅析ButterKnife

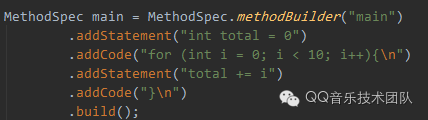

这样写肯定是能达到我们的要求,但是未免也太麻烦了一点。其实JavaPoet提供了一个addStatement接口,可以自动帮我们换行以及添加分号,那么我们的代码就可以写成这个样子:
浅析ButterKnife

生成的代码:
浅析ButterKnife

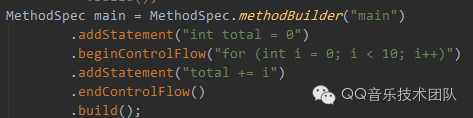

好吧,其实格式也不是那么好看对不对?而且还要addStatement还需要夹杂addCode一起使用。为什么写个for循环都这么难(哭泣脸)。其实JavaPoet早考虑到这个问题,它提供了beginControlFlow() + endControlFlow()两个接口提供换行和缩进,再结合负责分号和换行的addStatement(),我们的代码就可以写成这样子:
浅析ButterKnife

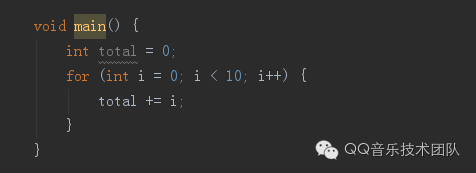

生成的代码相当的顺眼:
浅析ButterKnife
其实JavaPoet还提供了很多有用的接口来帮我们更方便的生成代码。更加详细的用法请访问https://github.com/square/javapoet,这里我就不赘述了。

Java Annotation Tool

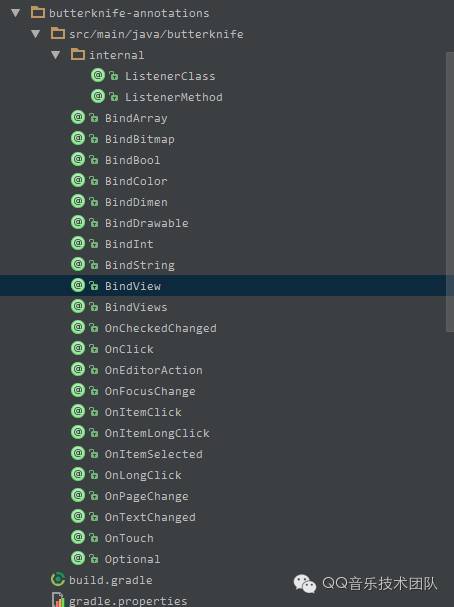

那么ButterKnife又是怎么通过Java Annotation Tool来生成我们的辅助代码呢?让我们以ButterKnife最新版本8.4.0的源代码为例。假如是我们自己写ButterKnife这样的框架,那么第一步肯定得先定义自己的注解。在ButterKnife源码的butterknife-annotations包中,我们可以看到ButterKnife自定义的所有的注解,如下图所示。
浅析ButterKnife

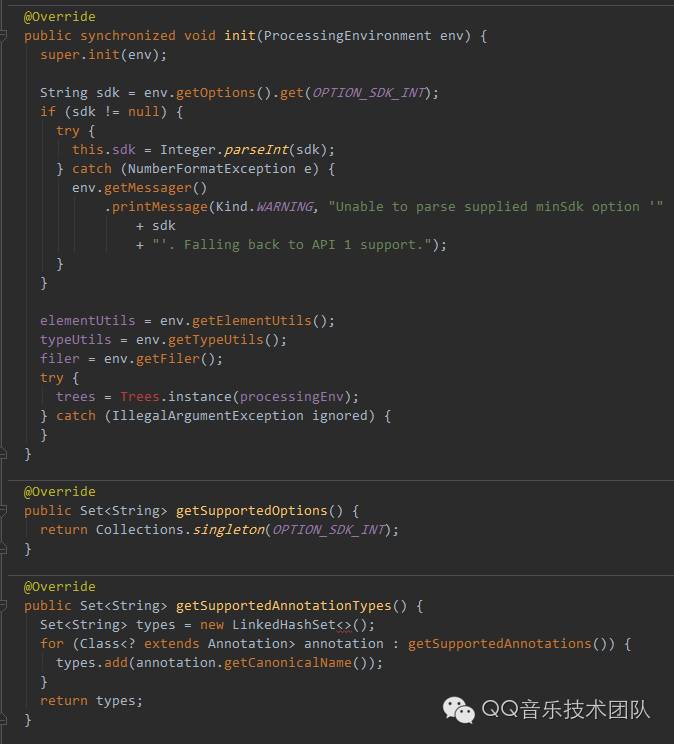

有了自定义注解,那我们的下一步就是实现自己的注解处理器了。我们结合ButterKnifeButterKnifeProcessor类来学习一下注解处理器的相关知识。为了实现自定义注解处理器,必须先继承AbstractProcessor类。ButterKnifeProcessor通过继承AbstractProcessor,实现了四个方法,如下图所示:
浅析ButterKnife
浅析ButterKnife

  • init(ProcessingEnvironment env)
    通过输入ProcessingEnvironment参数,你可以在得到很多有用的工具类,比如ElementsTypesFiler等。
    Elements是可以用来处理Element的工具类,可以理解为Java Annotation Tool扫描过程中扫描到的所有的元素,比如包(PackageElement)、类(TypeElement)、方法(ExecuteableElement)等
    Types是可以用来处理TypeMirror的工具类,它代表在JAVA语言中的一种类型,我们可以通过TypeMirror配合Elements来判断某个元素是否是我们想要的类型
    Filer是生成JAVA源代码的工具类,能不能生成java源码就靠它啦

  • getSupportedAnnotationTypes()
    代表注解处理器可以支持的注解类型,由前面的分析可以知道,ButterKnife支持的注解有BindViewOnClick等。

  • getSupportedSourceVersion()
    支持的JDK版本,一般使用SourceVersion.latestSupported(),这里使用Collections.singleton(OPTION_SDK_INT)也是可以的。

  • process(Set<? extends TypeElement> elements, RoundEnvironment env)
    process是整个注解处理器的重头戏,你所有扫描和处理注解的代码以及生成Java源文件的代码都写在这里面,这个也是我们将要重点分析的方法。

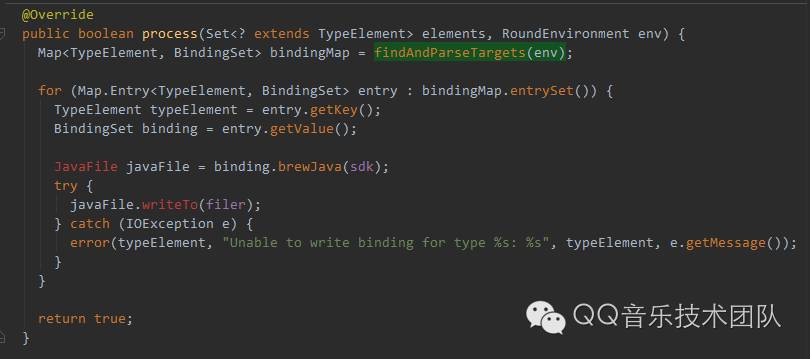

ButterKnifeProcessorprocess方法看起来很简单,实际上做了很多事情,大致可以分为两个部分:

  1. 扫描所有的ButterKnife注解,并且生成以TypeElement为Key,BindingSet为键值的HashMap。TypeElement我们在前面知道属于类或者接口,BindingSet用来记录我们使用JavaPoet生成代码时的一些参数,最终把该HashMap返回。这些逻辑对应于源码中的findAndParseTargets(RoundEnvironment env)方法

  2. 生成辅助类。辅助类以_ViewBinding为后缀,比如在MainActivity中使用了ButterKnife注解,那么最终会生成MainActivity_ViewBinding辅助类。MainActivity_ViewBinding类中最终会生成对应于@BindView的findViewById等代码。
    第一步,我们先来分析findAndParseTargets(RoundEnvironment env)源码。由于方法太长,而且做的事情都差不多,我们只需要分析一小段即可。

private Map<TypeElement, BindingClass> findAndParseTargets(RoundEnvironment env) {
    Map<TypeElement, BindingSet.Builder> builderMap = new LinkedHashMap<>();
    Set<TypeElement> erasedTargetNames = new LinkedHashSet<>();
    --- 省略部分代码---

    for (Element element : env.getElementsAnnotatedWith(BindView.class)) {
      if (!SuperficialValidation.validateElement(element)) continue;
      try {
        //遍历所有被BindView注解的类
        parseBindView(element, targetClassMap, erasedTargetNames);
      } catch (Exception e) {
        logParsingError(element, BindView.class, e);
      }
    }
    --- 省略部分代码---

     // Try to find a parent binder for each.
    for (Map.Entry<TypeElement, BindingClass> entry : targetClassMap.entrySet()) {
      TypeElement parentType = findParentType(entry.getKey(), erasedTargetNames);
      if (parentType != null) {
        BindingClass bindingClass = entry.getValue();
        BindingClass parentBindingClass = targetClassMap.get(parentType);
        bindingClass.setParent(parentBindingClass);
      }
    }

    return targetClassMap;
  }

遍历找到被注解的Element之后,通过parseBindView(Element element, Map<TypeElement, BindingSet.Builder> builderMap,Set<TypeElement> erasedTargetNames)方法去解析各个Element。在parseBindView方法中,首先会去检测被注解的元素是不是View或者Interface,如果满足条件则去获取被注解元素的注解的值,如果相应的的BindingSet.Builder没有被绑定过,那么通过getOrCreateBindingBuilder方法生成或者直接从targetClassMap中获取(为了提高效率,生成的BindingSet.Builder会被存储在targetClassMap中)。getOrCreateBindingBuilder方法比较简单,我就不贴代码了,生成的BindingSet.Builder会记录一个值binderClassNameButterKnife最终会根据binderClassName作为辅助类的类名。

private void parseBindView(Element element, Map<TypeElement, BindingSet.Builder> builderMap,
      Set<TypeElement> erasedTargetNames) {
    TypeElement enclosingElement = (TypeElement) element.getEnclosingElement();

    // Start by verifying common generated code restrictions.
    boolean hasError = isInaccessibleViaGeneratedCode(BindView.class, "fields", element)
        || isBindingInWrongPackage(BindView.class, element);

    // Verify that the target type extends from View.
    TypeMirror elementType = element.asType();
    --- 省略类型校验逻辑的代码---

     // 获取注解的值
    int id = element.getAnnotation(BindView.class).value();

    BindingSet.Builder builder = builderMap.get(enclosingElement);
    if (builder != null) {
      ViewBindings viewBindings = builder.getViewBinding(getId(id));
      if (viewBindings != null && viewBindings.getFieldBinding() != null) {
        FieldViewBinding existingBinding = viewBindings.getFieldBinding();
        error(element, "Attempt to use @%s for an already bound ID %d on '%s'. (%s.%s)",
            BindView.class.getSimpleName(), id, existingBinding.getName(),
            enclosingElement.getQualifiedName(), element.getSimpleName());
        return;
      }
    } else {
       //如果没有绑定过,那么通过该方法获得对应的builder并且返回。这里的targetClassMap会存储已经生成的builder,必要的时候提高效率
      builder = getOrCreateBindingBuilder(builderMap, enclosingElement);
    }

    String name = element.getSimpleName().toString();
    TypeName type = TypeName.get(elementType);
    boolean required = isFieldRequired(element);

    builder.addField(getId(id), new FieldViewBinding(name, type, required));

    erasedTargetNames.add(enclosingElement);
  }

parseBindView以及findAndParseTargets的解析工作完成后,所有的解析结果都会存放在targetClassMap中作为结果返回。我们现在来看process第二步的处理过程:遍历targetClassMap中所有的builder,并且通过Filer生成JAVA源文件。

---代码省略---
 for (Map.Entry<TypeElement, BindingSet> entry : bindingMap.entrySet()) {
      TypeElement typeElement = entry.getKey();
      BindingSet binding = entry.getValue();

      JavaFile javaFile = binding.brewJava(sdk);
      try {
        javaFile.writeTo(filer);
      } catch (IOException e) {
        error(typeElement, "Unable to write binding for type %s: %s", typeElement, e.getMessage());
      }
    }

那么生成的代码都长什么样子呢?让我们打开BindingSetbrewJava(int sdk)方法一探究竟。

  JavaFile brewJava(int sdk) {
    return JavaFile.builder(bindingClassName.packageName(), createType(sdk))
        .addFileComment("Generated code from Butter Knife. Do not modify!")
        .build();
  }

浅析ButterKnife
纳尼,竟然这么简单?我们观察到JavaFile的静态方法builder(String packageName, TypeSpec typeSpec)第二个参数为TypeSpec,前面提到过TypeSpec是JavaPoet提供的用来生成类的接口,打开createType(int sdk),霍霍,原来控制将要生成的代码的逻辑在这里:

private TypeSpec createType(int sdk) {
     // 生成类名为bindingClassName的类
    TypeSpec.Builder result = TypeSpec.classBuilder(bindingClassName.simpleName())
        .addModifiers(PUBLIC);
     //ButterKnife的BindingSet初始化都是通过BindingSet的build方法初始化的,所以isFinal一般被初始化为false
    if (isFinal) {
      result.addModifiers(FINAL);
    }


    if (parentBinding != null) {
       //如果有父类的话,那么注入该子类的时候,也会顺带注入其父类
      result.superclass(parentBinding.bindingClassName);
    } else {
       //如果没有父类,那么实现Unbinder接口(所以所有生成的辅助类都会继承Unbinder接口)
      result.addSuperinterface(UNBINDER);
    }
     //增加一个变量名为target,类型为targetTypeName的成员变量
    if (hasTargetField()) {
      result.addField(targetTypeName, "target", PRIVATE);
    }

    if (!constructorNeedsView()) {
      // Add a delegating constructor with a target type + view signature for reflective use.
      result.addMethod(createBindingViewDelegateConstructor(targetTypeName));
    }
    //核心方法,生成***_ViewBinding方法,我们控件的绑定比如findViewById之类的方法都在这里生成
    result.addMethod(createBindingConstructor(targetTypeName, sdk));

    if (hasViewBindings() || parentBinding == null) {
     //生成unBind方法
      result.addMethod(createBindingUnbindMethod(result, targetTypeName));
    }

    return result.build();
  }

接下来让我们看看核心语句createBindingConstructor*_ViewBinding方法内到底干了什么:

private MethodSpec createBindingConstructor(TypeName targetType, int sdk) {
    //方法修饰符为PUBLIC,并且添加注解为UiThread
    MethodSpec.Builder constructor = MethodSpec.constructorBuilder()
        .addAnnotation(UI_THREAD)
        .addModifiers(PUBLIC);

    if (hasMethodBindings()) {
       //如果有OnClick注解,那么添加方法参数为targetType final target
      constructor.addParameter(targetType, "target", FINAL);
    } else {
       //如果没有OnClick注解,那么添加方法参数为targetType target
      constructor.addParameter(targetType, "target");
    }

    if (constructorNeedsView()) {
       //如果有注解的View控件,那么添加View source参数
      constructor.addParameter(VIEW, "source");
    } else {
      //否则添加Context source参数
      constructor.addParameter(CONTEXT, "context");
    }

    if (hasUnqualifiedResourceBindings()) {
      constructor.addAnnotation(AnnotationSpec.builder(SuppressWarnings.class)
          .addMember("value", "$S", "ResourceType")
          .build());
    }

     //如果有父类,那么会根据不同情况调用不同的super语句
    if (parentBinding != null) {
      if (parentBinding.constructorNeedsView()) {
        constructor.addStatement("super(target, source)");
      } else if (constructorNeedsView()) {
        constructor.addStatement("super(target, source.getContext())");
      } else {
        constructor.addStatement("super(target, context)");
      }
      constructor.addCode("n");
    }

     //如果有绑定过Field(不一定是View),那么添加this.target = target语句
    if (hasTargetField()) {
      constructor.addStatement("this.target = target");
      constructor.addCode("n");
    }

    if (hasViewBindings()) {
      if (hasViewLocal()) {

        // Local variable in which all views will be temporarily stored.
        constructor.addStatement("$T view", VIEW);
      }
      for (ViewBindings bindings : viewBindings) {
        //View绑定的最常用,也是最关键的语句,生成类似于findViewById之类的代码
        addViewBindings(constructor, bindings);
      }
      /**
       * 如果将多个view组成一个List或数组,然后进行绑定,
       * 比如@BindView({ R.id.first_name, R.id.middle_name, R.id.last_name })
       * List<EditText> nameViews;会走这段逻辑
       */
      for (FieldCollectionViewBinding binding : collectionBindings) {
        constructor.addStatement("$L", binding.render());
      }

      if (!resourceBindings.isEmpty()) {
        constructor.addCode("n");
      }
    }
---省略一些绑定resource资源的代码---
}

addViewBindings我们简单看看就好。需要注意的是:

  • 因为生成代码时确实要根据不同条件来生成不同代码,所以使用了CodeBlock.Builder接口。CodeBlock.Builder也是JavaPoet提供的,该接口提供了类似字符串拼接的能力

  • 生成了类似于target.fieldBinding.getName() = .findViewById(bindings.getId().code)或者target.fieldBinding.getName() = .findRequiredView(bindings.getId().code)之类的代码,我们可以清楚的看到,这里没有用到反射,所以被@BindView注解的变量的修饰符不能为private。

    private void addViewBindings(MethodSpec.Builder result, ViewBindings bindings) {
      if (bindings.isSingleFieldBinding()) {
        // Optimize the common case where there's a single binding directly to a field.
        FieldViewBinding fieldBinding = bindings.getFieldBinding();
        /**
         * 这里使用了CodeBlock接口,顾名思义,该接口提供了类似字符串拼接的接口
         * 另外,从target.$L 这条语句来看,我们就知道为什么使用BindView注解的
         * 变量不能为private了
         */
        CodeBlock.Builder builder = CodeBlock.builder()
            .add("target.$L = ", fieldBinding.getName());

        boolean requiresCast = requiresCast(fieldBinding.getType());
        if (!requiresCast && !fieldBinding.isRequired()) {
          builder.add("source.findViewById($L)", bindings.getId().code);
        } else {
          builder.add("$T.find", UTILS);
          builder.add(fieldBinding.isRequired() ? "RequiredView" : "OptionalView");
          if (requiresCast) {
            builder.add("AsType");
          }
          builder.add("(source, $L", bindings.getId().code);
          if (fieldBinding.isRequired() || requiresCast) {
            builder.add(", $S", asHumanDescription(singletonList(fieldBinding)));
          }
          if (requiresCast) {
            builder.add(", $T.class", fieldBinding.getRawType());
          }
          builder.add(")");
        }
        result.addStatement("$L", builder.build());
        return;
      }

      List<ViewBinding> requiredViewBindings = bindings.getRequiredBindings();
      if (requiredViewBindings.isEmpty()) {
        result.addStatement("view = source.findViewById($L)", bindings.getId().code);
      } else if (!bindings.isBoundToRoot()) {
        result.addStatement("view = $T.findRequiredView(source, $L, $S)", UTILS,
            bindings.getId().code, asHumanDescription(requiredViewBindings));
      }

      addFieldBindings(result, bindings);
       // 监听事件绑定
      addMethodBindings(result, bindings);
    }

    addMethodBindings(result, bindings)实现了监听事件的绑定,也通过MethodSpec.Builder来生成相应的方法,由于源码太长,这里就不贴源码了。

小结:createType方法到底做了什么?

  • 生成类名为className_ViewBing的类

  • className_ViewBing实现了Unbinder接口(如果有父类的话,那么会调用父类的构造函数,不需要实现Unbinder接口)

  • 根据条件生成className_ViewBing构造函数(实现了成员变量、方法的绑定)以及unbind方法(解除绑定)等

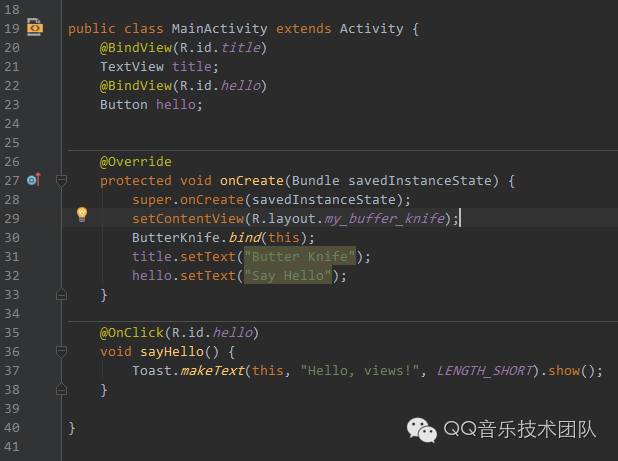

如果简单使用ButterKnife,比如我们的MainActivity长这样
浅析ButterKnife

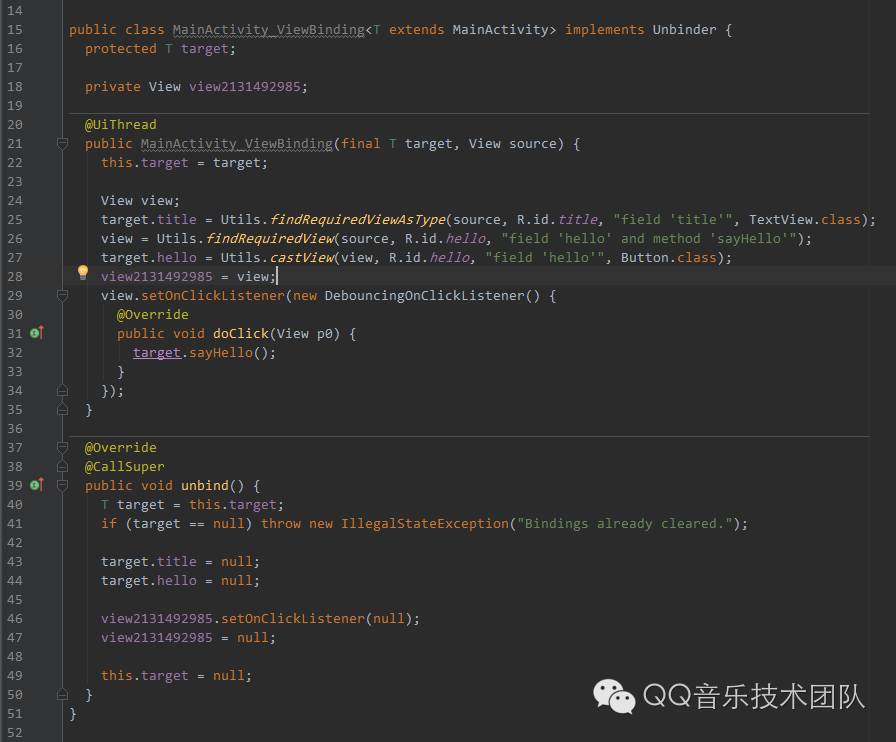

那么生成的最终MainActivity_ViewBinding类的代码就长下面这样子,和我们分析源码时预估的样子差不多。
浅析ButterKnife

需要注意的是,Utils.findRequiredViewAsTypeUtils.findRequiredViewUtils.castView的区别。其实Utils.findRequiredViewAsType就是Utils.findRequiredView(相当于findViewById)+Utils.castView(强制转型,class类接口)。

  public static <T> T findRequiredViewAsType(View source, @IdRes int id, String who,Class<T> cls) {
    View view = findRequiredView(source, id, who);
    return castView(view, id, who, cls);
  }

MainActivity_ViewBinding类的调用过程就比较简单了。MainActivity一般会调用ButterKnife.bind(this)来实现View的依赖注入,这个也是ButterKnife和Google亲儿子AndroidAnnotations的区别:AndroidAnnotations不需要自己手动调用ButterKnife.bind(this)等类似的方法就可以实现View的依赖注入,但是让人蛋疼的是编译的时候会生成一个子类,这个子类是使用了AndroidAnnotations类后面加了一个_,比如MainActivity你就要使用MainActivity_来代替,比如Activity的跳转就必须这样写:startActivity(new Intent(this,MyActivity_.class)),这两个开源库的原理基本差不多,哪种方法比较好看个人喜好去选择吧。

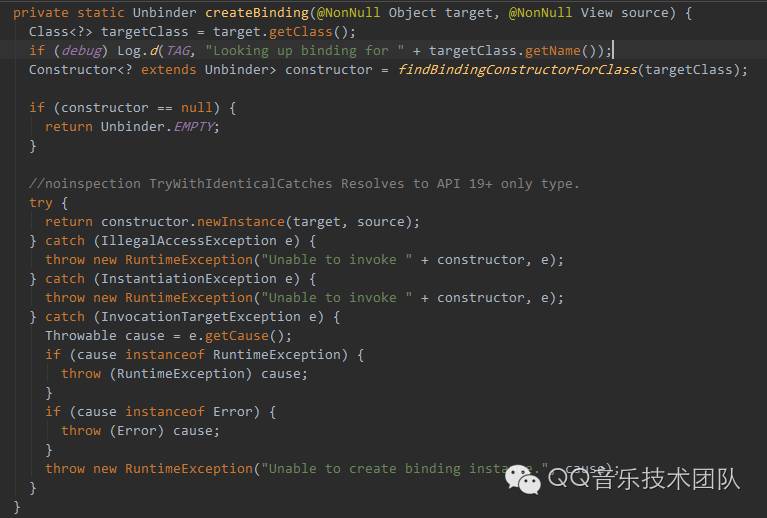

言归正传,辅助类生成后,最终的调用过程一般是ButterKnife.bind(this)开始,查看ButterKnife.bind(this)源码,最终会走到createBinding以及findBindingConstructorForClass这个方法中,源码如下图所示,这个方法就是根据你传入的类名找到对应的辅助类,最终通过调用constructor.newInstance(target, source)来实现View以及其他资源的绑定工作。这里需要注意的是在findBindingConstructorForClass使用辅助类的时候,其实是有用到反射的,这样第一次使用的时候会稍微降低程序性能,但是ButterKnife会把通过反射生成的实例保存到HashMap中,下一次直接从HashMap中取上次生成的实例,这样就极大的降低了反射导致的性能问题。当然ButterKnife.bind方法还允许传入其他不同的参数,原理基本差不多,最终都会用到我们生成的辅助类,这里就不赘述了。
浅析ButterKnife
浅析ButterKnife

执行注解处理器

注解处理器已经有了,比如ButterKnifeProcessor,那么怎么执行它呢?这个时候就需要用到android-apt这个插件了,使用它有两个目的:

  1. 允许配置只在编译时作为注解处理器的依赖,而不添加到最后的APK或library

  2. 设置源路径,使注解处理器生成的代码能被Android Studio正确的引用

这里把使用ButterKnifeandroid-apt的配置作为例子,在工程的build.gradle中添加android-apt插件

buildscript {
  repositories {
    mavenCentral()
   }
  dependencies {
    classpath 'com.neenbedankt.gradle.plugins:android-apt:1.8'
  }
}

在项目的build.gradle中添加

apply plugin: 'android-apt'

android {
  ...
}

dependencies {
  compile 'com.jakewharton:butterknife:8.4.0'
  apt 'com.jakewharton:butterknife-compiler:8.4.0'
}

总结

ButterKnife作为一个被广泛使用的依赖注入库,有很多优点:

  • 没有使用反射,而是通过Java Annotation Tool动态生成辅助代码实现了View的依赖注入,提升了程序的性能

  • 提高开发效率,减少代码量

当然也有一些不太友好的地方:

  • 会额外生成新的类和方法数,主要是会加速触及65535方法数,当然,如果App已经有分dex了可以不用考虑

  • 也不是完全没有用到反射,比如第一次调用ButterKnife.bind(this)语句使用辅助类的时候就用到了,会稍微影响程序的性能(但是也仅仅是第一次)

ButterKnife之旅到这里就结束了,至于要不要在项目中使用大家可以根据实际情况来选择,毕竟适合自己的才是最好的。

参考文档

  1. [初探JavaPoet]
    http://blog.ornithopter.me/post/android/javapoet

  2. Generating Java Source Files with JavaPoet
    http://www.hascode.com/2015/02/generating-java-source-files-with-javapoet/

  3. Java注解处理器
    http://www.race604.com/annotation-processing/

  4. android-apt
    http://www.jianshu.com/p/2494825183c5

  5. 深入浅出ButterKnife
    http://km.oa.com/articles/show/286521?kmref=search&from_page=1&no=1&is_from_iso=1

  6. ButterKnife框架原理
    https://bxbxbai.github.io/2016/03/12/how-butterknife-works/

  7. 浅析ButterKnife的实现
    http://blog.csdn.net/ta893115871/article/details/52497297

  8. 深入理解ButterKnife源码并掌握原理
    http://www.bcoder.cn/13581.html

  9. ButterKnife源码剖析
    http://blog.csdn.net/chenkai19920410/article/details/51020151

发表评论
